FT-ATV

페이지 정보

본문

< 마무리 샘플 >

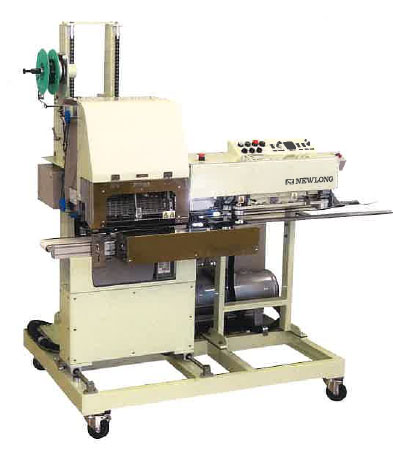

이 기계는 앞 공정에서 포장 되어진 제품을 세워진채로 받아서, 센서가 백을 감지하여 실린더로 이송한 후
백형태를 수정한 후, 부채꼴형상을 만든 후, 결속 합니다.

(용도) 과자류, 빵, 냉면 등 각종식품에 적합.

속도	Max.35 Bags/Min
백정렬	실린더로 이송시 백형태를 수정함
에어소모량	350N1/Min, 0.5Mpa
전원	3Ph, 220V

-본 기기는 제품이 담긴 봉투를 세운 상태로 투입하여 BD+7T 세로형 밴드 실러로 봉투 입구를 PE실링합니다.
-실링된 봉투는 에어 실린더식 횡이송 장치에 의해 결속부로 이동되어 FAN-TOP 결속 후 배출됩니다.
-봉투 상부는 실러 밴드, 투입부, 결속부를 거치는 동안에도 계속 지지되어 안정적으로 이송되며, 결속 후 배출됩니다.

(용도) PE백에서 제품이 쏱아지지 않도록 세운 상태에서 부채접기 결속이 필요한 경우나, 비교적 가벼운 제품의 포장에 적합합니다.

- 본 기기는 간헐 구동 체인 카타펄트 컨베이어 위에서 봉투를 세운 상태로 이송하면서 PE상단을 실링합니다.
-실링된 봉투는 컨베이어를 따라 결속부까지 이동되어 FAN-TOP 결속합니다.
- 제품이 담긴 봉투를 컨베이어로 이송하므로 안정적인 제품 공급이 가능합니다.

(용도) 바닥면이 넚고 내용물이 무거운 제품의 부채접기 결속에 적합합니다.

Model	결속능력	소비전력	공기소모량	이송방식	사용타이폭(mm)	허용 PE백폭(mm)	기계사양(mm)	중량
FT-ATH	max. 40bag/분	200V, 3PH, 1kW	260Nℓ/分, 0.5Mpa	슬랫 탑형 구간동작 컨베이어	4	250	1,920L×1,200W×1,200H	435kg
FT-ATV	max. 20bag/분	200V, 3PH, 2kW	360Nℓ/分, 0.5Mpa	에어실린더방식	4	200	1,860L×1,150W×1,760H	600kg
FT-ATV (컨베이어부착형)	max. 30bag/분	200V, 3PH, 3kW		구간동작 체인, 푸셔이송장치	4	240	2,800L×850W×1,850H	850kg
