신라포장기계(주)

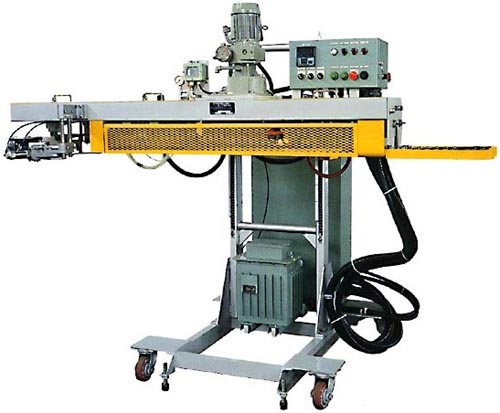

PBS-S/W

1. 백삽입에서 실링봉합까지 완전 자동.

2. 내용물, 백사양에 따라서 7가지의 표준모델이 준비되어있음.

3. 뜨거운 공기로 핫멜트를 녹인 후 프레스롤로 완전히 백을 압착시킨다.

더블핀치의 경우 내용물을 먼지나 습기로부터 보호하기위해 내부 PE를 실링하여 줍니다.

4. 히타 온도조정이 간편하다.

백사양이나 조건에 따라서 양쪽 HOT AIR HEATER, 내부 PE실링히타의 조절을 간단히 할 수 있다.

5. 기계고장을 줄이기 위해, 주요부품은 카바로 봉합되어 보호되고 보수유지 및 기계조정이 용이하다.

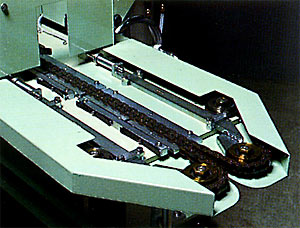

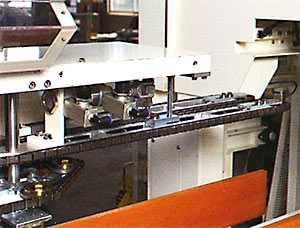

■ CARRIER CHAIN (캐리어체인)
핀치백 상단이 캐리어체인을 통과하면서 실링부위의 이탈 가능성을 방지해준다.

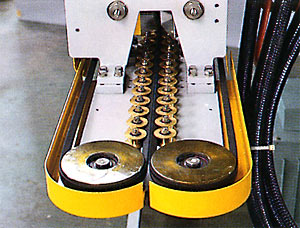

■ BAG SUPPORT BELT (백 지지벨트)
백이 벨트사이를 통과하면서 잡아주기때문에 백상단이 손상없이 이송된다.

■ INFEEDER(백투입장치) - 자동포장기
연결씨스템 기계내부에 있는 가이드는 백이 정확하게 이송되게 해주어 자동포장기로 이송하여준다.

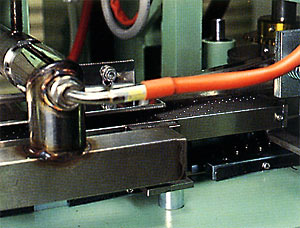

■ HOT AIR HEATER (열풍히타)
핀치백상단에 코팅된 핫 벨트를 녹이기위해 작은구멍을통해 뜨거운 바람이 일정하게 불어준다.
열풍히타는 핀치실러중 가장 중요한 부분이고, 가장 정교하고 엄격하게 제작되었음.

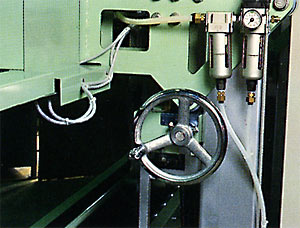

■ MACHINE HEIGHT ADJUSTER (기계높이조정)
기계높이는 손잡이에의해 쉽게 조정되며,상하높이를 조절함으로써,단시간에 희망하는 기계높이를 조정할수있다.

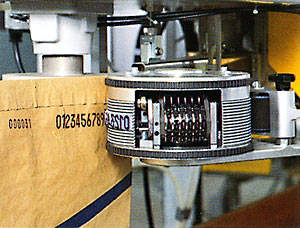

■ IMPRINTER (인자장치) - OPTION
핀치실러에 부착되는 인자장치는 백의 일정한 위치에 자료나 숫자를 인쇄할수있다.
마이크로스위치와 회전클러치로 쉽게 인쇄형태를 변경할수있다.

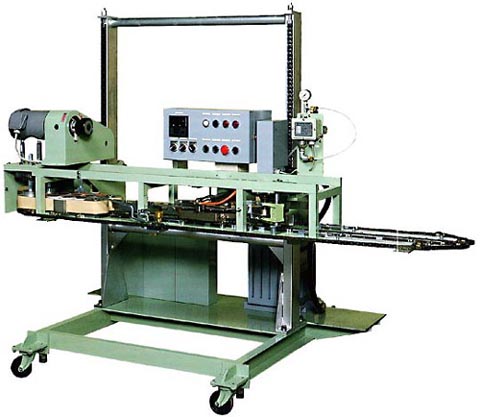

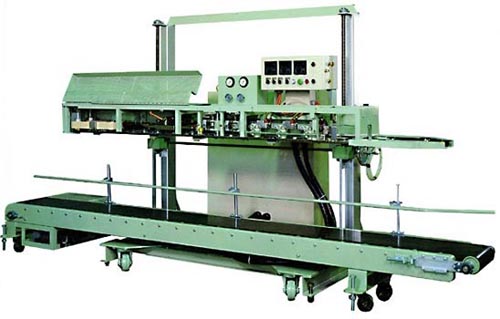

	*The machine with an optional imprinter is shown.

Pinch-Bag(Single Pinch)	Pinch-Bag with Inner PE Layer (Double Pinch)

Single Pinch	Double Pinch

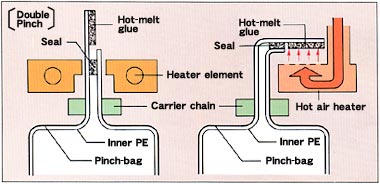

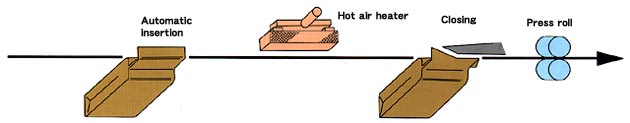

핀치백(싱글핀치) 백상단이 오른쪽으로 접히고 열풍에 의해서 핫멘트가 녹습니다. 프레스롤러에 의해서 접힌부분이 압착되고 실링됩니다.	PE가 내장된 핀치백 (더블핀치) 열풍히타에 가열 된 내장 PE는 히타바를 지나가면서 실링됩니다. 열풍히타의 열풍에 의해서 핫멜트가 녹고 백상단이 압착되고 실링됩니다.

Single Pinch

Double Pinch

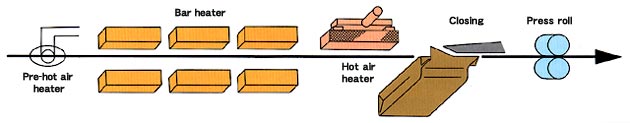

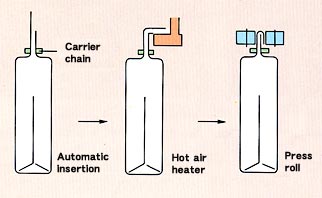

Bag Closing Process

■ Speed is for 50Hz.	Specifications are subject to change without prior notice.
■ Non-gusseted bags are used for double pinch.
■ A:Pre-hot air heater,B:Heater for sealing innermost layer(bar heater).
■ C:Hot air heater(closer heater)
